绿色智能卷材装备整体解决方案——玖宏精工电磁加热与张力控制成套设备深度解析

绿色智能卷材装备整体解决方案——玖宏精工电磁加热与张力控制成套设备深度解析

一、企业概况：深耕精密卷材配套，打造国产高端智能装备服务商

深圳市玖宏精工机械有限公司（旗下品牌智合新）坐落于深圳市坪山区金碧路 162 号，地处深圳东部产业核心区，紧邻高速出入口、坪山高铁站与候机楼，具备完善立体交通物流体系。企业集研发、设计、精密加工、成套服务于一体，定位高端智能电磁加热服务商，以 “专注执着、精益求精” 为企业使命，秉持 “以人为本、务实创新、诚信经营、共同发展” 的经营理念，聚焦印刷、新能源锂电、光伏、薄膜复合、造纸纺织等卷材加工行业，自主研发电磁加热系统、滑差轴、气胀轴、铝导辊、磁粉离合制动、张力控制器全系列核心配套设备，是国内少数可实现电磁加热辊全流程自主加工、核心控制器自研自产的本土制造企业。

公司搭建专业电子电气、机械结构研发团队，配套数控车床、CNC 加工中心、辊筒精密检测产线，从电磁控制器电路开发、辊筒精密车铣、表面特种处理到整机装配调试实现全链条自主生产，产品已配套宁德时代、蜂巢能源、汉能光伏、吉阳智能、科瑞技术等头部新能源、自动化企业，覆盖锂电极片、光伏背板、光学薄膜、印刷复合等高端制造场景，成套设备兼具节能、高精度、低维护、洁净安全四大核心优势，契合制造业绿色低碳升级趋势。

二、核心主力产品：电磁感应加热辊与加热罩，革新传统热加工工艺

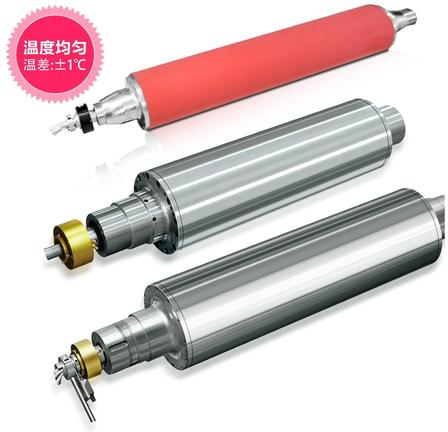

（一）电磁加热辊原理与核心结构

电磁加热辊依托高频电磁涡流感应发热原理工作：380V/220V 市电经电磁发生器整流逆变，生成 20-30kHz 高频交变电流，通入内置高温线圈形成交变磁场，金属辊体切割磁力线产生涡流，依靠金属内阻实现辊体自身均匀发热，摒弃导热油、蒸汽、电热管等传统外置热源，从底层结构解决传统加热设备能耗高、漏油、温度不均、维护繁琐的痛点。

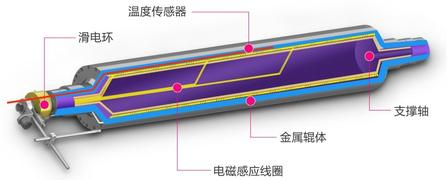

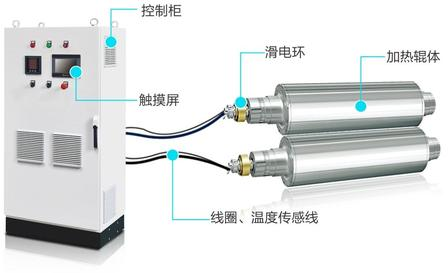

设备标准结构包含金属辊体、电磁感应线圈、温度传感器、滑电环、支撑轴五大模块，搭配独立触摸屏控制柜，可实现温度实时采集、分段温控、远程通讯，适配自动化产线集成。

（二）电磁加热辊五大核心竞争优势

1. 极致温控精度，温差低至 ±1℃
辊面全域温度均匀，可按需分段设置梯度温度，彻底解决导热油辊两端散热快、中间温度偏高、油路结焦造成的温度偏差问题，保障锂电隔膜、光学膜、印刷薄膜等高精度材料加工成型一致性，大幅降低废品率。

2. 节能降耗，节电率 30%-80%
无油泵、导热油管路、换热器等附属结构，消除管路散热、二次传导热损耗，相比传统导热油加热系统能耗大幅下降，企业可快速收回设备采购成本，符合国家节能环保产业政策。

3. 升温补温速度快，适配高速产线
电磁直接作用辊体，无介质热惯性，常温升至 200℃仅需 18-20 分钟；停机即刻停止发热，生产过程温度补偿响应毫秒级，适配高速分切、压延、复合连续生产节拍。

4. 洁净安全，零泄漏隐患
全程无导热油、蒸汽介质，不存在漏油、喷油污染产品风险，车间无油气异味，杜绝高温油品起火安全隐患，完美适配锂电、食品、医药等高洁净度生产车间。

5. 运维成本极低，使用寿命长
内部线圈为静态结构，无旋转摩擦易损件，无需定期更换电热管、疏通油路、补充导热油，设备故障率大幅降低，长期使用综合成本显著优于传统加热辊。

（三）辊筒电磁加热罩：低成本产线改造方案

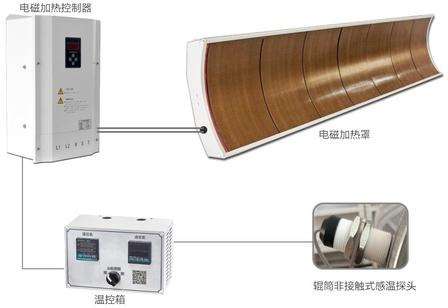

针对存量传统导热油、电热辊产线改造需求，玖宏精工推出辊筒外置电磁加热罩，无需更换原有辊体，弧形包覆式结构安装便捷，搭配独立电磁控制器、非接触式红外感温探头、温控箱成套使用，覆盖印刷覆膜、造纸压光、无纺布烘干、材料复合等改造场景。设备占地面积小，拆装无需改动原有机械结构，是中小企业绿色节能改造最优轻量化解决方案。

（四）应用行业场景

电磁加热辊分为压延辊、烘干辊、覆膜辊、导丝辊、模压辊等细分型号，辊面支持镀铬、碳化钨、特氟龙、喷陶瓷、包胶多种表面定制处理，广泛应用：

1. 新能源行业：锂电极片、隔膜、铜铝箔压延烘干；光伏背板、硅片覆膜定型；

2. 印刷包装行业：软包装复合、纸张压光、烫金模切；

3. 薄膜复合材料：光学膜、离型膜、PVC 片材热压成型；

4. 造纸、纺织、无纺布烘干、压光定型。

三、卷材张力控制核心传动部件：滑差轴、气胀轴、夹头、铝导辊

卷材加工收放卷过程中，张力稳定直接决定产品端面平整度、无拉伸变形，玖宏精工完整布局张力传动全系列机械配件，覆盖低张力超薄薄膜到大张力厚纸、金属箔全工况需求。

（一）滑差轴：多卷分切高精度恒张力核心部件

滑差轴又称差速摩擦轴，核心作用是解决分切多卷材料因厚度误差、卷径差产生的张力不均问题，各滑差环独立打滑补偿速度差，单条卷材张力独立可控，杜绝拉伸、褶皱、端面不齐缺陷，是锂电隔膜、铜箔、超薄 PET 膜等高价值材料分切必备设备。
企业量产四大主流结构滑差轴：

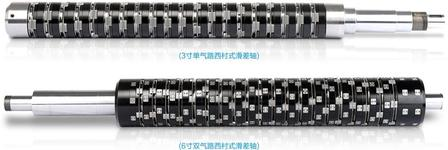

1. 西村式滑差轴：分单气路、双气路，双气路实现紧料、调压气分离，张力调控区间极宽，适配动力电池极片、窄幅薄膜分切，最小滑差环宽度 20mm，可加工 18mm 超窄卷材；

2. 珠式 / 滚柱式滑差轴：钢珠摩擦结构，扭力稳定，适配普通薄膜、纸张分切；

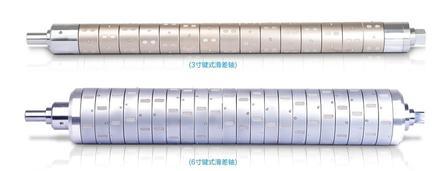

3. 键式滑差轴：承载扭力大，适合厚纸、胶带、铝箔宽幅分条；

4. 获原式滑差轴：高速低扭力差，环间扭力差≤1%，锂电高端产线专用，卸料才充气，滑差片损耗极低，使用寿命翻倍。

标准规格覆盖 3 寸、6 寸，滑差环活塞数量 8/12/16 个可选，超低张力款适配 10μm 超薄电子薄膜，可定制金属 / 胶胀片适配不同材质卷材。

（二）气胀轴、气胀套与安全夹头：快速换卷承载组件

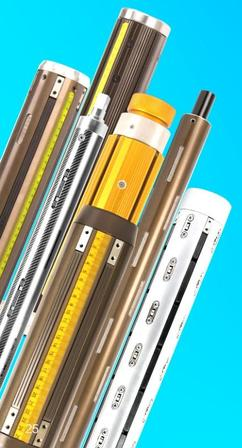

1. 气胀轴：分为键条式、板条式，充气后轴面凸起锁紧纸管，放气快速卸料，气压 6-8kg/cm² 即可使用，规格 Φ26~Φ250mm 全覆盖，适配印刷、锂电、造纸各类收放卷设备；

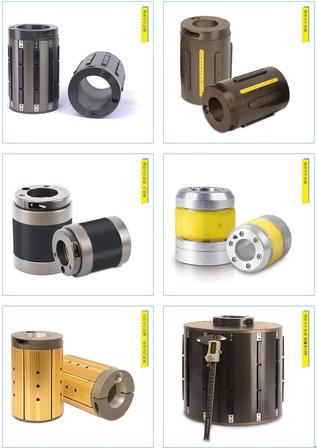

2. 气胀套：3 寸轴转 6/8/10/12 寸转换套件，无需更换主轴即可适配大尺寸纸管，降低设备改造成本；

3. 夹头系列：气胀夹头、机械夹头、安全夹头，安全夹头分法兰型、轴座型，快速对接气胀轴，防止卷轴松动，承重 300KG-7000KG 分级选型，适配轻重载卷材产线。

（三）铝导辊：卷材输送高精度导向辊

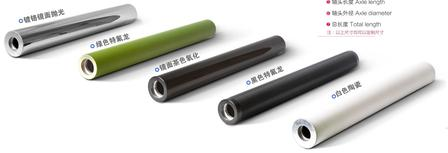

采用高强度铝合金管材，内置加强筋，全轴动平衡校正精度≤2g，同轴度 0.02mm，辊面可做镜面阳极、硬质氧化、特氟龙、白色陶瓷处理，具备重量轻、转动顺滑、耐磨防粘、不生锈优势，外径 22-320mm 全规格定制，作为卷材输送导向辊配套涂布、分切、印刷设备。

四、电气张力控制系统：磁粉离合制动器与张力控制器

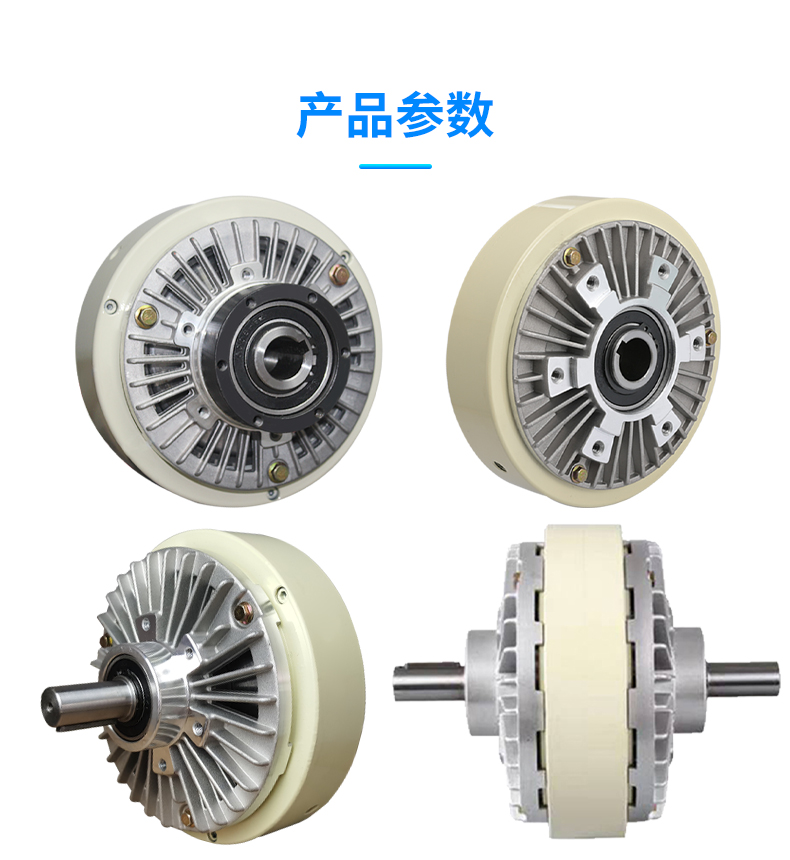

（一）磁粉离合器、磁粉制动器

依托磁粉电磁传扭原理，输出转矩与输入电流线性对应，响应速度快、无冲击噪音，是张力控制执行单元，制动器用于放卷阻尼，离合器用于收卷动力缓冲，搭配张力控制器实现闭环恒张力控制，转矩规格覆盖 1N・m 至数百 N・m，适配造纸、印刷、锂电、纺织全行业卷绕设备。

（二）自动 / 手动张力控制器

1. 自动张力控制器：型号 ZHX-A 系列，搭配压力传感器形成闭环控制系统，实时采集卷材张力动态调节磁粉输出，液晶款支持 RS485 MODBUS 通讯，适配高速高精度锂电、光学膜产线，最大可控张力 600N/1000N；

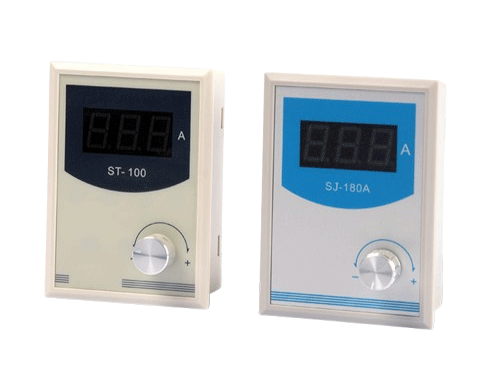

2. 手动张力控制器：ZHX-SD/ST 系列，开环调节输出 DC24V 电流，成本更低，适配低速普通印刷、包装设备，环境适应温度 - 25℃~+55℃，适配各类中小型分切、复卷机。

五、行业应用与产业价值展望

当前新能源锂电、光伏、高端薄膜产业高速扩张，传统导热油、蒸汽加热设备能耗高、环保不达标，低端张力配件精度不足造成材料损耗，市场对国产成套绿色精密卷材装备需求持续攀升。玖宏精工依托全产业链自主加工能力，实现电磁加热、张力传动、电气控制一体化配套，相较进口设备大幅降低采购与售后成本，同时兼顾节能、高精度、洁净安全核心需求。

从产业价值来看，电磁加热设备节电 30% 以上，助力制造企业降低能耗成本；高精度滑差轴、张力控制系统将高端材料损耗率从 5%-8% 降至 1% 以内，大幅提升高价值锂电隔膜、铜箔、光学膜成品率；无油洁净结构适配新能源、医药严苛生产标准，助力制造业实现绿色转型升级。

六、结语

作为国内少数掌握电磁加热辊核心研发与一体化加工技术的本土配套企业，玖宏精工以 “国际高效节能环保一流制造商” 为愿景，持续深耕卷材加工细分赛道，整合电磁加热装备、精密传动轴件、智能张力控制系统三大产品线，为印刷、新能源、光伏、造纸、纺织行业提供一站式定制化装备解决方案。在高端装备国产化、工业绿色低碳转型的行业大趋势下，自主研发、高性价比、全流程配套的国产精密卷材设备，将持续替代进口产品，成为制造业升级的核心支撑。
